Рекреативните суви кеси и тактичките кеси за суво изгледаат речиси идентични на страницата на производот. Истата основна форма, истата црна боја и често истите водоотпорни тврдења. Инженерските барања зад тие тврдења - и што се случува кога тие не се исполнети - се местото каде што завршува споредбата.
Кога носивоста е шифрирано радио од 15.000 долари, комплет за траума на тимот или единствениот сателитски комуникатор што спасувачката единица го носи во заднината, дефект на шевот или компромитиран затворач не е барање за гаранција. Тоа е оперативен неуспех со последици кои немаат процес на враќање. Службениците за набавки кои ги снабдуваат овие апликации работат против различен стандард за ризик од комерцијалните купувачи на отворено, а градежните спецификации треба да го одразуваат тоа.
Оваа бела книга опфаќа три сценарија каде стандардната комерцијална конструкција на суви кеси произведува предвидливи дефекти во тактички и SAR услови - и инженерските спецификации што ги спречуваат.
Сценарио 1: Поморско амфибиско вметнување - Системот за затворање како тактичка ранливост
За време на вметнувањето RHIB во тешкото сурфање, специјалист за комуникации носи шифрирано радио во обложена ПВЦ торба што се добива преку стандарден комерцијален канал. Чантата ги исполнува основните водоотпорни спецификации на единицата. Кога се приближува, ударот на бранот ја поместува јаката на ролната. Печатот се крши. Солената вода стигнува до електрониката. Тимот ги губи комуникациите на местото на вметнување.
Неуспехот не е грешка на операторот во која било значајна смисла. Затварачките затворачи функционираат сигурно кога операторот има две слободни раце, момент за правилно извршување на низата на превиткување и контрола на финиот мотор за да се примени рамномерно напнатост преку јаката пред да се свитка. Вметнувањето за сурфање во полн комплет, во темнина, под временски притисок, ги елиминира сите три услови истовремено. Дизајнот за затворање претпоставува оперативен контекст што не постои во моментот кога торбата всушност треба да се запечати.
Ова е разликата што е важна за тактичките набавки: затворањето што работи под контролирани услови, но се деградира под стрес е обврска, а не спецификација. ПВЦ како материјал за обвивка создава секундарен проблем во морските средини. Продолжената изложеност на солена вода, оптоварувањето со УВ и повтореното механичко свиткување ги деградираат пластификаторите што му даваат флексибилност на ПВЦ. Материјалот што се изведуваше соодветно на почетокот на циклусот на распоредување се однесува поинаку по три месеци користење на теренот. За опрема што носи незаменлива електроника, тој прозорец за деградација не е прифатлив.
Стандард за градба: Механичко херметички затворање и валидација од 1,0 бар

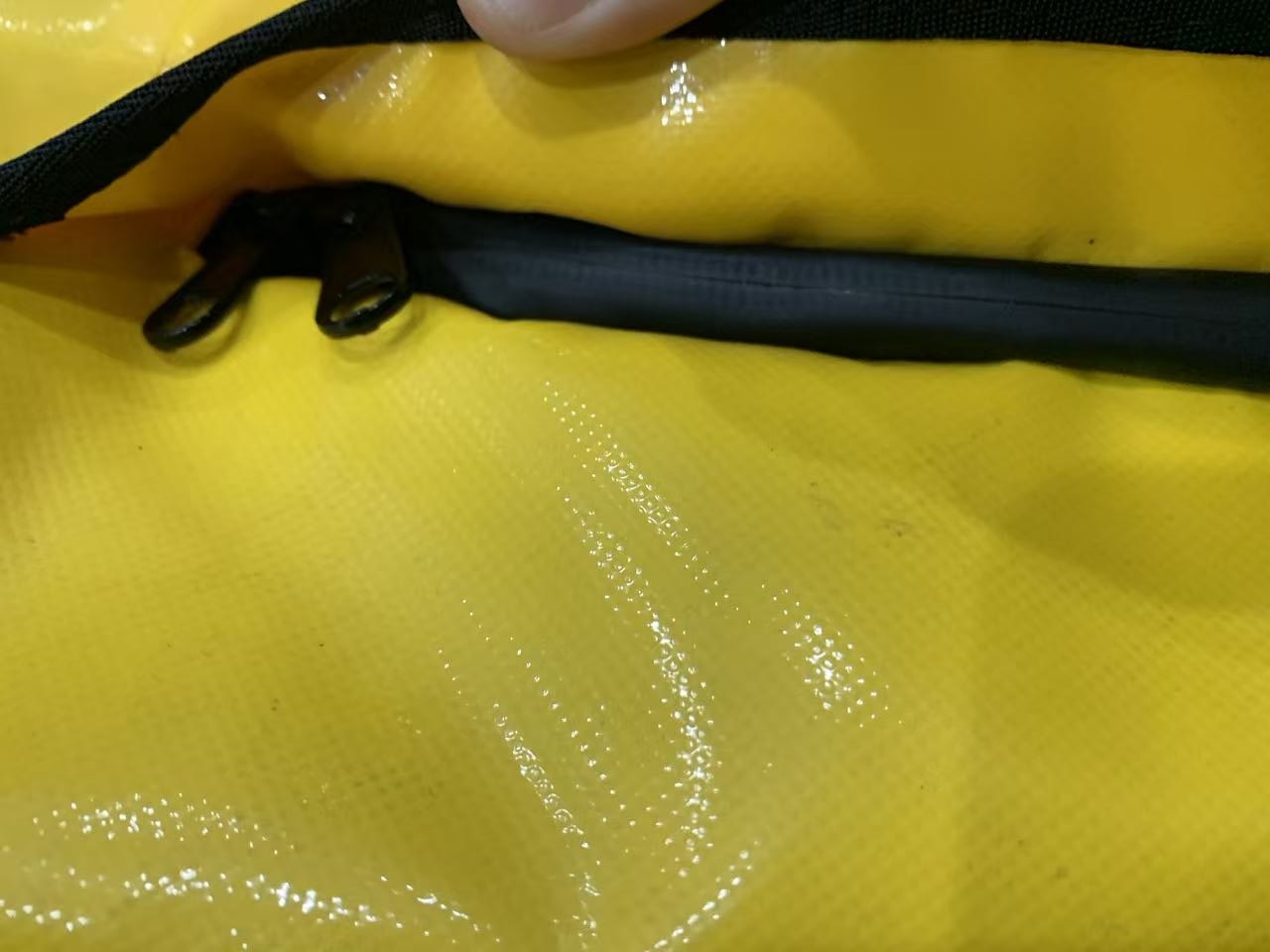

Херметичките системи со патент ја елиминираат променливата за извршување на операторот. Овие затворачи - користејќи екструдирани полимерни траки кои механички се преплетуваат кога се заглавуваат - создаваат херметичко заптивка како функција на дизајнот на затворањето, а не на квалитетот на техниката на операторот. Нема делумно запечатена состојба. Патентот е или вклучен и херметички, или не е затворен. При удар на сурфање, притисок на бранови или неконтролирано потопување, заптивката не се поместува бидејќи не се држи на место со затегнување на превитканата ткаенина.
Во комбинација со 27,12 MHz RF-заварени шевови низ телото на торбата, оваа архитектура држи 1,0 Bar внатрешен хидростатички притисок без емисија на микро-меурчиња во која било точка. Еден бар е еквивалент на притисокот на водена колона од 10 метри - многу над динамичните оптоварувања на сурфање и е соодветен за намерно потопување на оперативни длабочини. Истата конструкција што преживува потопување, исто така, ја преживува употребата како уред за итна флотација: молекуларно споените зони на заварување не се издуват под внатрешен притисок затоа што нема структурен дисконтинуитет за да се иницира дефект.
Единиците за патент за овие апликации треба да бидат индивидуално тестирани под притисок како влезни компоненти пред да започне производството. Две серии патенти од ист добавувач може да изгледаат идентични и да работат различно под притисок; варијацијата се појавува само во услови на тестирање, а не при визуелна инспекција. Дојдовното тестирање по единица е единствената доверлива порта.
Сценарио 2: Екстракција на алпски SAR - ПВЦ дефект во работни услови под нула
Тим од алпски SAR работи на извлекување на жртви во услови на снежна бура на -20°C. На лекарот му треба комплет за траума од ПВЦ сува кеса. Торбата е на студ со часови. ПВЦ кој беше флексибилен во областа за поставување сега е крут. Кога лекарот применува сила за да ја отвори кесата, надворешната обвивка се скрши по линијата на превиткување. Комплетот за траума е изложен на снежна бура. Чантата повеќе не е функционална.
Ладното пукање на ПВЦ не е дефект на производот или неуспех на контролата на квалитетот - тоа е предвидливо однесување на материјалот што го потврдуваат и ПВЦ спецификациските листови. Пластификаторите кои даваат ПВЦ флексибилност на амбиентални температури постепено мигрираат надвор од полимерната матрица, процес што се забрзува со изложување на УВ и повторено термичко цикирање. Под приближно -10°C, вкочанетоста на ПВЦ значително се зголемува. Под -20°C, материјалот може да се скрши под стрес на виткање што рутински го создава ракувањето на терен. Операциите на Alpine SAR функционираат на овие температури како работа, а не како екстремна состојба.
Проблемот со пристапот работи паралелно. На -20°C во услови на снежна бура, лекарот носи експедициски ракавици или дебели изолирани белезници. Контролата на финиот мотор е значително намалена. Затворањето на ролна бара рамномерно преклопување по целата ширина на јаката, постојано затегнување на бравата и две слободни раце за правилно функционирање. Под тие услови, затворачот што трае петнаесет секунди станува оној што трае шеесет - или не успева сигурно да се запечати при повторното затворање откако ќе се извади комплетот. За итен медицински пристап, тој јаз во времето и сигурноста е важен.
Стандард за градба: TPU за студено време и пристап со ракавици
Најлон обложен со TPU 840-Denier одржува целосна флексибилност до -30°C бидејќи неговите еластомерни својства се структурни наместо зависни од пластификатор. Материјалот не го менува значајно однесувањето низ температурниот опсег на операциите на алпски SAR. Линиите на превиткување кои се виткаат без пукање во лето функционираат идентично во услови на снежна бура. Точките за прицврстување на хардверот што се држат под оптоварување при топло време се држат под исто оптоварување на -20°C.
Бројот на негирачки 840D конкретно се однесува на условите на абразија на работата на алпски SAR. Гранитните површини, карпите обложени со мраз, рабовите на крампони и рапел хардверот, сите создаваат контактни напрегања што ткаенините со пониски огради не преживуваат недопрени. Алпски тим носи единствен сет на опрема на терен каде што замена не е достапна; спецификацијата на материјалот треба да се справи со целиот опсег на услови за контакт без да бара интервенција.
Пристапот со херметички затворен патент со широка уста со рачка за влечење со Т-бар директно го решава проблемот со ракувањето со ракавици. Т-шипката обезбедува површина за држење соодветна за дебели изолирани ракавици со влечење со една рака. Патентот се отвора и запечатува во едно движење по насока - без низа на превиткување, без прилагодување на затегнатоста, без потреба од две раце. Медицинскиот пристап трае неколку секунди. Повторното запечатување по екстракција трае неколку секунди. Херметичката заптивка се одржува без оглед на тоа колку брзо или силно се ракува со затворањето.
Сценарио 3: Ноќни операции - хардверски потпис и дефект на товарот
Воен изведувач испорачува производствен серијал на тактички суви кеси според спецификацијата. Спецификацијата налагаше за црна боја, а чантите се црни. За време на прегледот на комплетот пред распоредување под NVG, службеникот за набавки открива дека хардверот со прстен D е полиран челик, површините на бравата се полусјајни полимерни, а јазичињата за влечење имаат обвивка со низок сјај што сè уште произведува рефлектирачка рефлексија при инфрацрвено осветлување. Кесите не ги прифаќаат оперативните.
Оваа шема на неуспех е доволно вообичаена за да има конзистентна причина: спецификацијата за набавка е напишана од луѓе кои никогаш не работеле под ноќно гледање, така што барањата за компатибилност со NVG кои се втора природа за операторите никогаш не влегоа во пишаната спецификација. Комерцијалниот надворешен хардвер е наведен за издржливост и исплатливост. Полиран нерѓосувачки Д-прстени и полусјајни полимерни токи се одличен избор за тие критериуми. Тие се некомпатибилни со тактичките ноќни операции и ниту една фабрика нема да отстапува од стандардниот комерцијален хардвер, освен ако спецификацијата експлицитно не бара алтернативи кои не се рефлектираат.
Неисправноста на носењето е посебен и независен проблем. Стандардна комерцијална конструкција на суви кеси ги шие ремените на рамо и рачките за носење директно преку водоотпорната мембрана на школка. Ова создава два истовремени проблеми: перфорации на иглата низ водоотпорниот слој на местото на прицврстување и концентрација на стрес на мал број точки на шевовите кога се нанесува товарот. Под тежината на наполнетиот тактички комплет - муниција, батерии, комуникациска опрема и вода - овие точки за прицврстување се првата локација на структурен дефект. Ременот се одвојува од телото на торбата под оптоварување, обично во моментот кога операторот нема можност да го реши.
Стандард за градба: нерефлектирачки хардвер и RF-заварени точки за прицврстување
Спецификациите за хардвер кои не се рефлектираат за тактички апликации подразбираат мат-анодизирани алуминиумски или хемиски поцрнети челични Д-прстени, рамно-темни полимерни токи од добавувачи како ITW Nexus и без спекуларни површини насекаде на склопениот производ. Онаму каде што се потребни ознаки за брендирање или за идентификација, мастилата што апсорбираат IR или слепите релјефи го заменуваат рефлектирачкиот конец или стандардното печатење. Овие спецификации треба да се појавуваат експлицитно во кратката содржина на производот и треба да се проверат на производствените примероци под инспекција еквивалентна на NVG - дневната визуелна проверка на производ со мат завршна обработка не ја потврдува усогласеноста со IR.

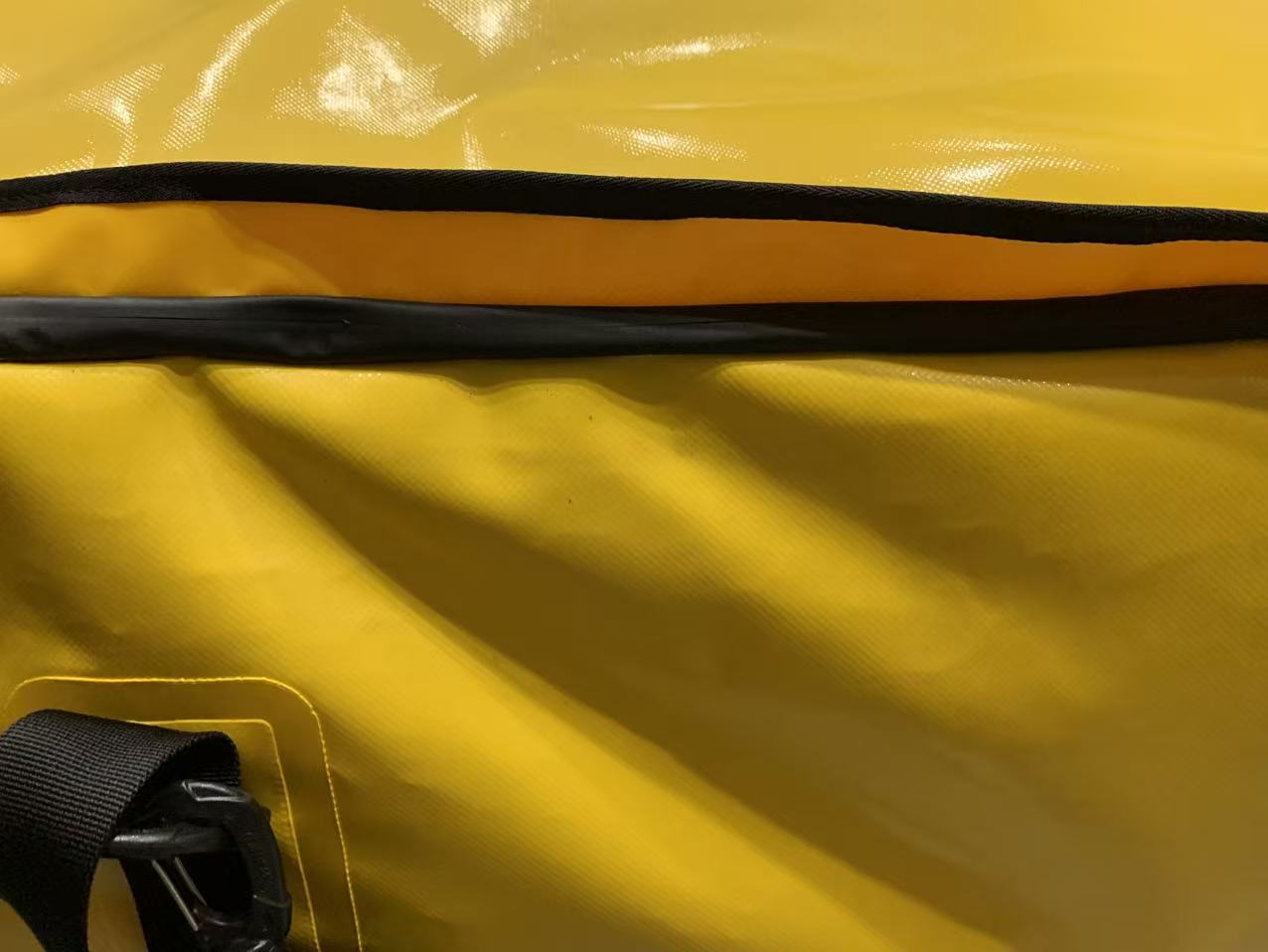

RF-заварени TPU-сидро закрпи ги заменуваат сите зашиени хардверски приклучоци на точките за носење. Процес: зајакнувачка фластер од најлон обложен со TPU, со големина да го распредели очекуваното оптоварување низ соодветната површина, се заварува со RF на надворешноста на торбата на секоја локација за прицврстување на хардверот. Д-прстените, јамките на рачката и точките за прицврстување MOLLE се прикачуваат на лепенката. Примарната мембрана на обвивката никогаш не е перфорирана. При тестирање на деструктивно оптоварување, хардверот или мрежната мрежа откажуваат пред спојувањето на заварувањето од лепенка со школка - точката на прицврстување не е структурната слаба алка.
Интеграцијата на млазот MOLLE ја следи истата логика: RF-заварени канали на надворешната површина наместо зашиени додатоци што создаваат патеки за истекување низ обвивката. Чантата прифаќа стандардна галантерија MILSPEC без да ги стекне мембранските перфорации што ги бара зашиениот прицврстување MOLLE.
Од што всушност бара тактичката набавкаOEM партнер
Трите сценарија погоре споделуваат заеднички режим на неуспех на набавката: спецификацијата што беше соодветна за комерцијални апликации на отворено беше применета во тактички или SAR контекст каде што се важни различните режими на дефект. Конструкцијата работеше доволно добро за да ги помине напишаните спецификации и не успеа во употреба на терен бидејќи напишаната спецификации не го доловуваше она што всушност го бараше оперативното опкружување.
За да се спречи ова, потребни се спецификации за набавки кои се изградени од оперативни сценарија наместо од каталози на комерцијални производи. Инженерските спецификации кои се однесуваат на овие три сценарија -Хидростатска валидација од 1,0 Барсо механички херметички затворачи, 840D TPU со документирано тестирање на флексија на ладна температура, RF-заварени закрпи за прицврстување на лежиштата и NVG потврден нерефлективен хардвер - сите се специфични, може да се тестираат и документираат. Тие спаѓаат во налогот за купување, а не во извештај за постапување.
Кога се оценуваат OEM партнерите за тактички или SAR суви кеси, прашањата што се разликуваат се: Дали единиците на патент се тестираат под притисок поединечно или со сериско земање примероци? На која температура е потврдена спецификацијата за флексибилност на TPU, и како таа се потврдува на дојдовните серии на материјали наместо да се претпоставува од листот со податоци на добавувачот? Дали можат да произведат податоци за тестирање со сила на влечење за RF-заварени сидро закрпи од производствени примероци? Дали складираат нерефлективен тактички хардвер како стандарден каталог или е компонента за специјална нарачка со импликации за време на испорака? Производителот со вистинска способност во оваа категорија има директни оперативни одговори на сите овие.
Најчесто поставувани прашања
П: Зошто се претпочитаат херметички патенти пред затворачи на ролна за тактички суви кеси?
О: Иако ролните се ефикасни за општа употреба, тие се склони кон човечка грешка - ако не се тркалаат цврсто и симетрично, може да истечат кога се целосно потопени. Херметичките патенти обезбедуваат непромислено, апсолутна механичка заптивка потребна за заштита на електрониката со висока вредност при амфибиски вметнувања.
П: Дали сувите кеси TPU можат да издржат температури на замрзнување без да пукаат?
О: Да, премиум термопластичен полиуретан (TPU) ја одржува својата еластомерна флексибилност воекстремно студени средини, за разлика од ПВЦ, кој станува кршлив и е склон кон кршење или пукање кога се манипулира на температури под нулата.
П: Како RF заварувањето ја подобрува носивоста на воениот ранец?
О: Наместо да се шијат тешки ремени директно преку водоотпорната ткаенина (што создава перфорации и слаби точки), RF заварувањето ги спојува дебели TPU-сидро плочи на надворешноста на торбата. Ова ја распределува тежината на тешката муниција или батериите низ поширока област без воопшто да ја пробие водоотпорната мембрана.
